空気圧縮機・関連機器

レーザー加工機用コンプレッサ:GBHP・GBシリーズ

ブースタコンプレッサ:レーザー加工機用ブースタ

PRODUCT

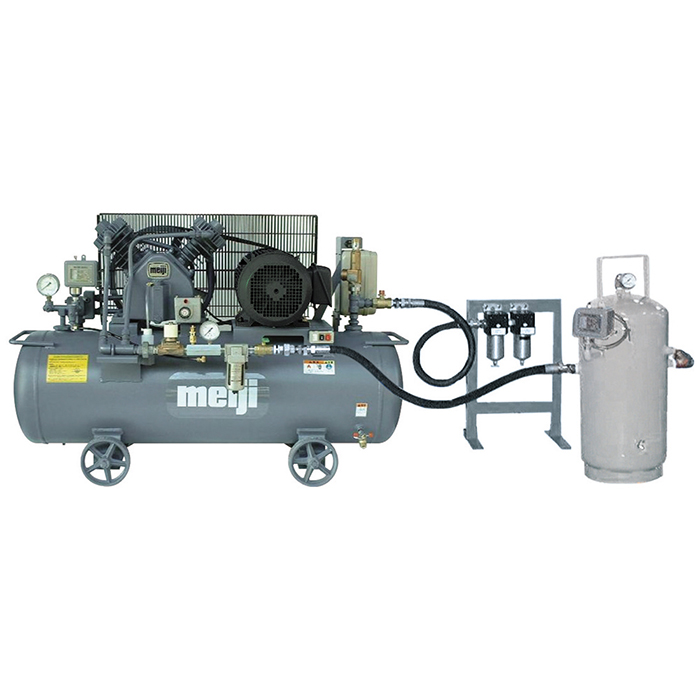

  • GBH5548A-*

    GBH5548A-*

  • GBHP-1148A 5/6P

    GBHP-1148A 5/6P

特長

  • 低圧(1.0MPaより低い圧力)の圧縮ガスを最高2.94MPaまで昇圧。
  • 高圧の窒素ガスで厚板ステンレスの酸化被膜を生成しない切断が可能。
  • 設置スペースが小さく省スペースタイプ。
  • 吸込音がなく低騒音(70dB)。
  • 既存のレーザー加工機にも設置可能。
  • パッケージタイプもラインナップ
  • 高圧ガス保安法適用除外



●【第3条第1項第8号(適用除外)】の項目及び高圧ガス保安法令施工例

 【第2条第3項第2号】により圧縮装置内における圧縮ガス(空気・第1種ガス)で温度35度において圧力5MPa以下のものは、高圧ガス適用除外。

  ただし第1種ガス(空気を除く)の圧縮ガスは経済産業大臣が定める方法により設置されている圧縮装置に限ります。



たとえば・・・

●次のような仕様のレーザ加工機で、昇圧機の吸込みガス圧が0.78MPaとすると・・・

板厚
mm
使用ノズル
mm
ノズル部のガス圧
MPa[kgf/cm2]
加工機の入口圧力
MPa[kgf/cm2]
必要ガスの流量
L/min
対応する昇圧機
6 Φ2.5 0.98[10] 1.27[13] 600 GBH-5548A
1.96MPa
9 Φ3.0 1.57[16] 1.96[20] 950 GBH5548A-※
2.45MPa
12 Φ4.0 1.76[18] 2.25[23] 1300 GBH7548A-※
2.94MPa
注1:表の値は推定値です。加工機により異なりますので、選定時に確認してください。
注2:昇圧機は吸込みガス圧力により吐出し量が変わりますので選定時に確認してください。



設置例





特殊例



仕様や設置条件に応じて特殊対応いたします。



仕様一覧

▽ブースタコンプレッサ 5.5-7.5kW
形  式 GBH5548-S 5/6PGBH5548-M 5/6PGBH5548A-※ 5/6PGBH7548A-※ 5/6P
タイプ オープンタイプ
原動機定格出力 kW 5.5 7.5
使用流体 窒素
吸込圧力 MPa 0.39-0.69 0.49-0.88 0.59-0.88
吐出圧力
(作動圧力)
MPa 2.25-2.45 2.64-2.94
吐出空気量 L/min 500-960 590-930 910-1700 1060-1650
原動機
相及び電源電圧
V 三相 50Hz 20060Hz 200/220
タンク容積 低圧 L 39,95,160,230
高圧 L 150
空気取出し 口径×口数 Rc3/4×1
外形寸法
全幅×奥行×高さ
mm 1410×555×910
質量 kg 340 335 338
騒音値 dB(A) 70
圧縮機本体形式 BB-482S BB-482A
運転制御方式 圧力スイッチ式
・吐出空気量は吸込圧力により変わります。
・作動圧力および吐出空気量は別途特殊対応いたしますのでお問い合わせください。
安全に関するご注意を参照ください。
