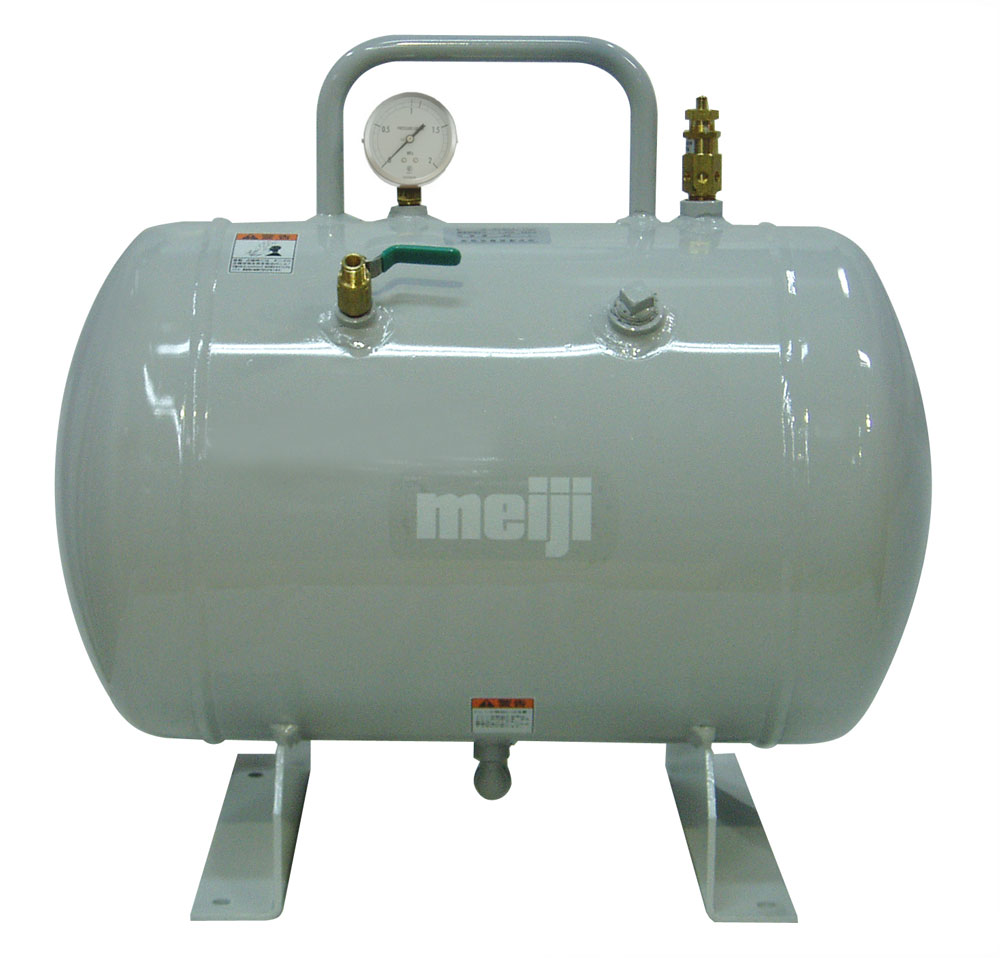

ST30B-100

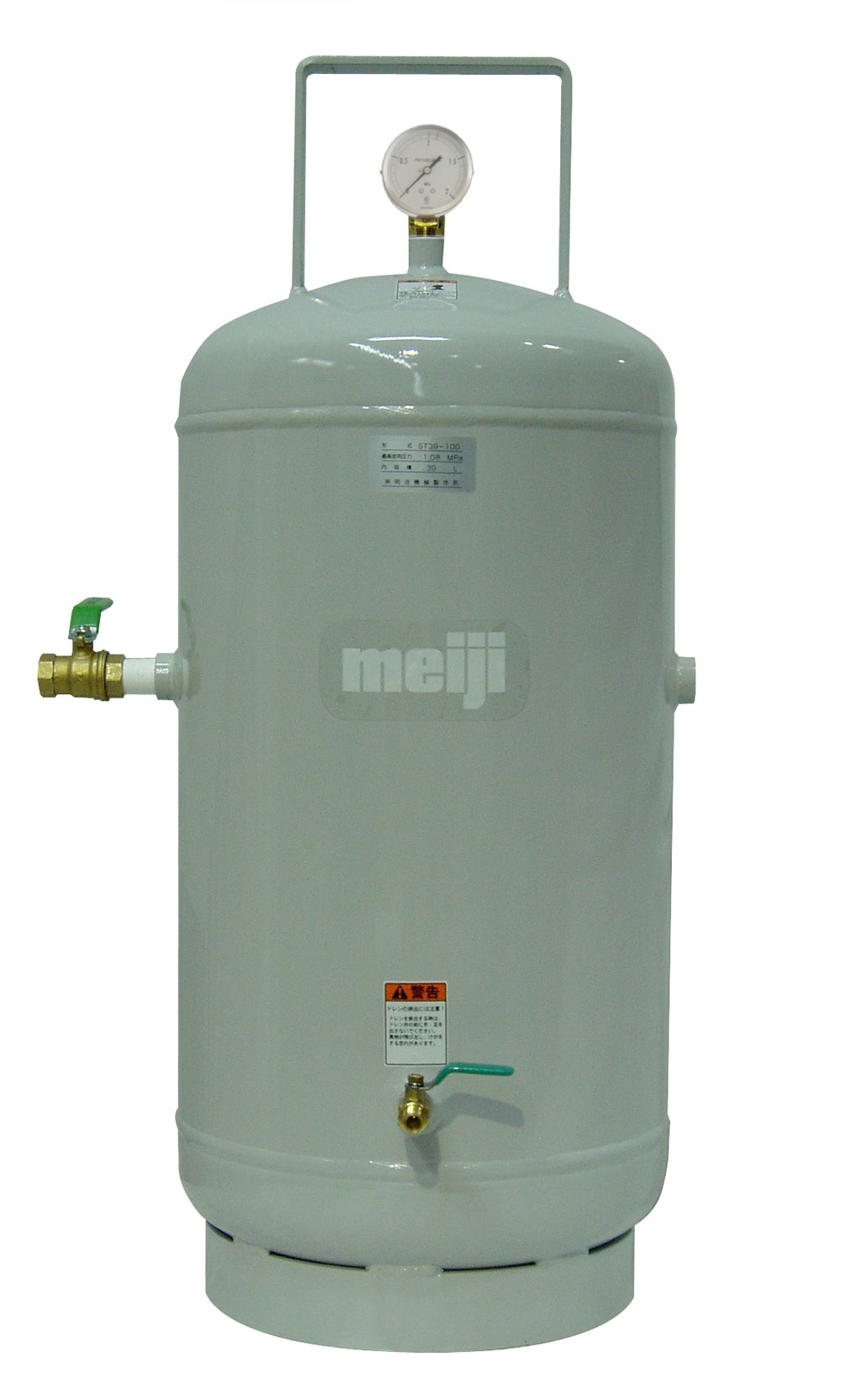

ST39B-100

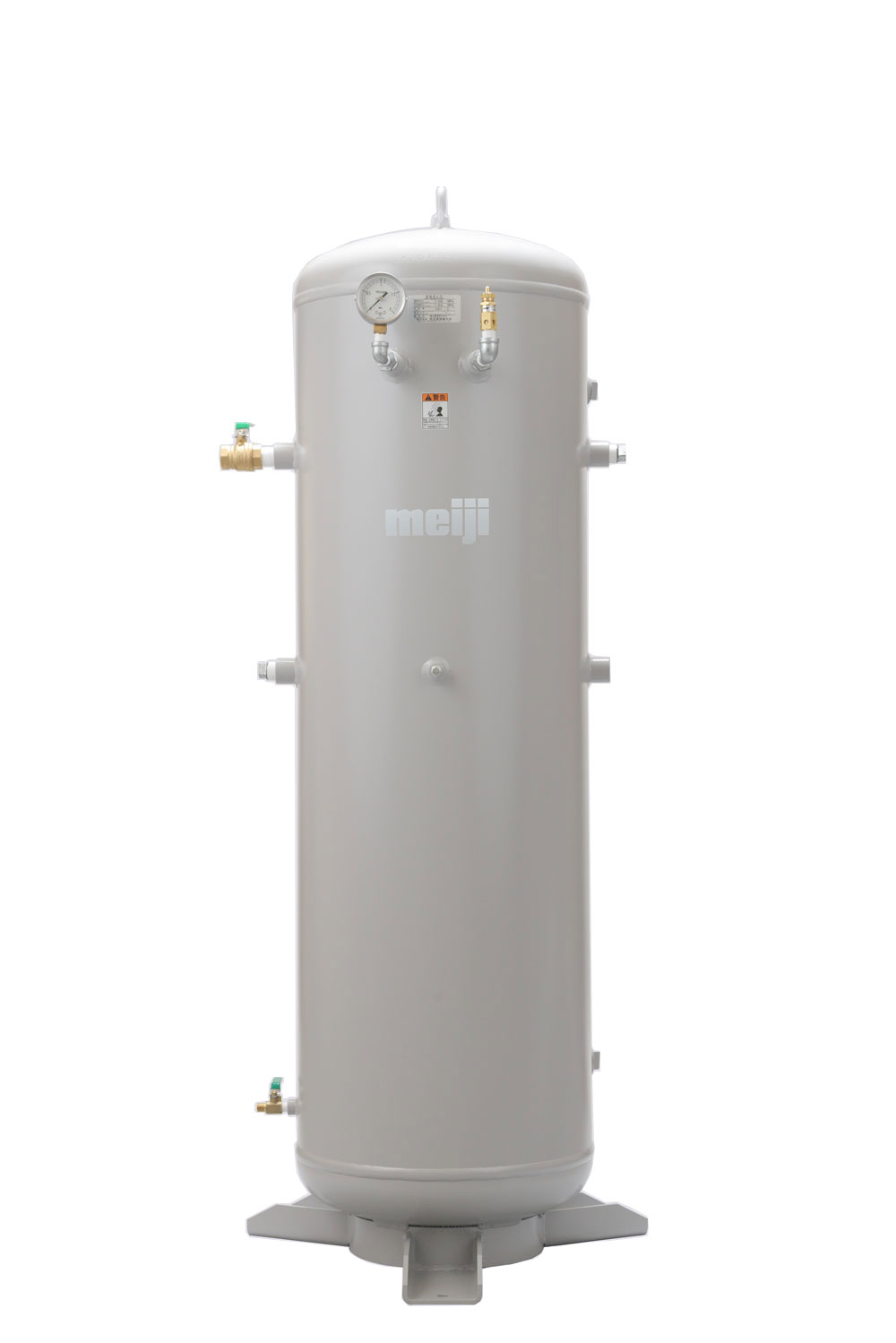

ST230E-100

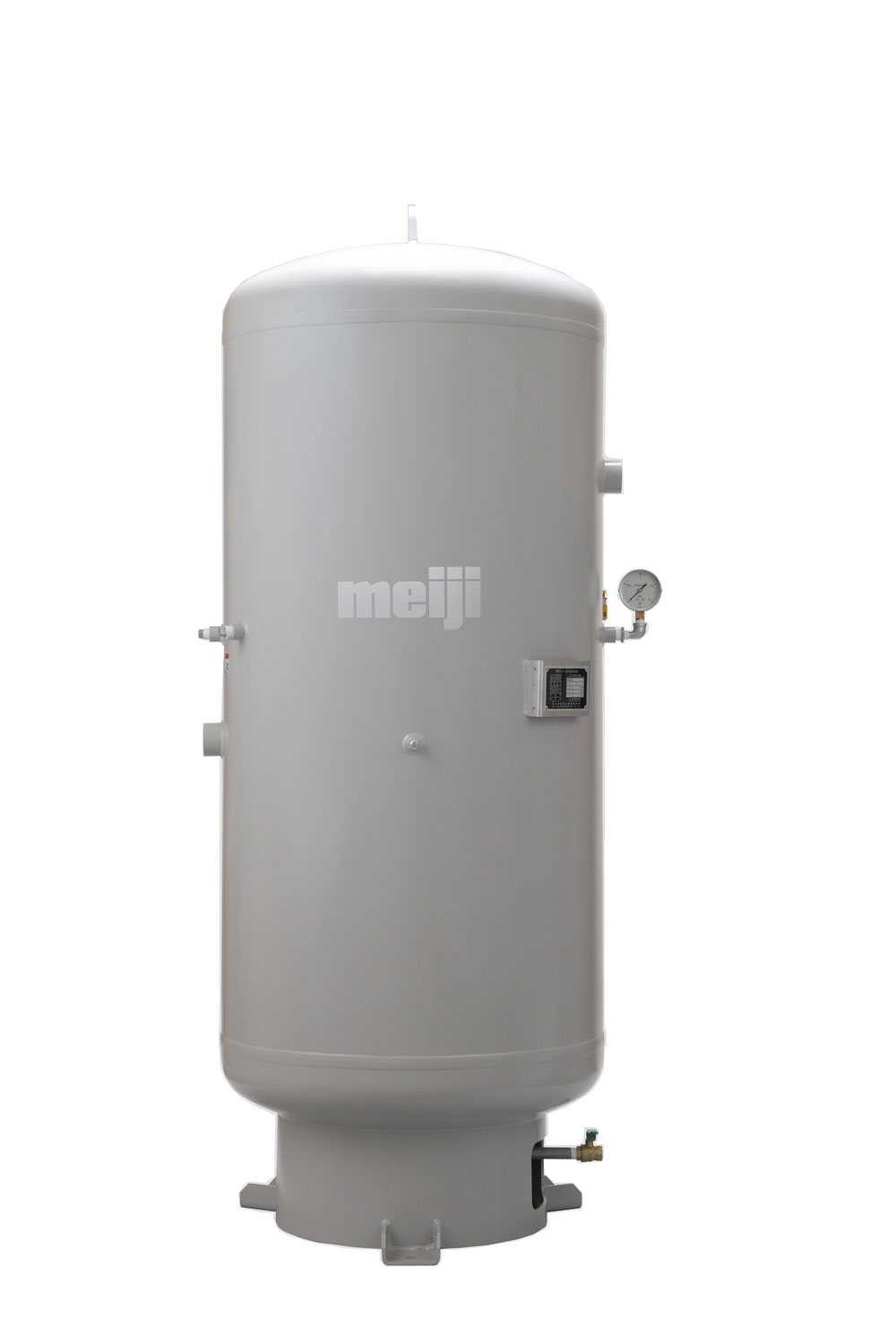

ST600F-100
ST30-100AL

特長

●コンプレッサはタンクで寿命が延びる。

空気出入口ソケットの高さに高低差を設け、圧縮空気中の水分・油分や粉塵等の分離性が向上。

　また、流入時の共鳴音も低減しました。

●空気タンクがコンプレッサの「寿命」を延ばす４つの理由

　コンプレッサにとって最も負担がかかるのは「起動する瞬間」です。空気タンクは「工場のペースメーカー」として、

　システム全体の負担を劇的に軽減します。

１．コンプレッサの保護と延命

　発停回数の削減　：頻繁なON/OFF(発停)を防ぎ、モーターの負荷やスイッチの摩耗を抑えます。

　スクリュには必須：タンクを内蔵していないスクリュコンプレッサには、外部タンクによる安定化が不可欠です。

２．供給の安定と作業効率アップ

　急な大量使用に対応：一時的な大量消費時にも圧力をキープし、現場の供給不足を防ぎます。

　脈動の吸収：レシプロ特有の振動を抑え、配管や接続機器へのストレスを解消します。

３．電気代カットと環境負荷の低減

　省エネ運転：無駄な起動電力を抑えることで消費電力を削減。

　CO²削減：効率的な運転サイクルが、CO²排出量の抑制に直結します。

４．空気の質を向上

　冷却・除湿効果：タンク内で空気が冷やされることでドレン(水分)が分離・除去されます。

　周辺機器の保護：水分が減ることで、使用するエアツールや機器のトラブルを未然に防ぎます。

●設置安定性を追求した「３本脚」構造への進化

ST400～ST1500シリーズにおいて、足部分構造を従来の４本から３本へと刷新しました。

３点支持を採用することで、設置面のわずかな凸凹による「がたつき」を物理的に解消。

●豊富なラインナップ

３０Ｌ～３０００Ｌまでの豊富なラインナップ。（標準外で３０００Ｌ以上も製作いたします）

１０００Ｌまでは即納体制。

●主な特徴

圧縮空気の共鳴音を低減しました。

空気タンク内で発生するドレン水の分離性能を向上いたしました。

第一種ケレン（ショットブラスト）を施した高品位塗装であらゆる用途にマッチします。

●豊富な特殊品実績

ステンレス（ＳＵＳ３０４）

内面塗装仕様

フランジタイプ

真空タンク

異口径タイプ

その他特殊柔軟に対応いたします。

空気タンクの選定についてはこちら

ボイラ及び圧力容器安全規則についてはこちら

仕様一覧

▽アルミ製空気タンク　30L
形　　　式		ST30-100AL	ST30-ALR	ST30-ALY
内容積	L	30
常用使用圧力	MPa	0.98
最高使用圧力	MPa	1.08
空気入口	IN B	ソケット Rc1/2
		ブッシュ 1/2×1/4		エアホース 1/2×1500
		片テーパニップル G1/4		ホースニップル 1/2
		-	エアホース 1/4×1000	ホースジョイント 1/2
空気出口	OUT B	ソケット Rc1/4×1、予備ソケット Rc1/2×1
		ボールバルブG1/4×1		ボールバルブG1/4×2
		四角頭プラグ1/2		ブッシュ 1/2×1/4
ドレン抜き		アングルミニチュアバルブ(φ8mmストレート)
ドレン抜き		ソケットRc1/4×１
安全弁		R3/8
外形寸法	高さ A	472
	タンク径Φ B	292
	タンク幅 B1	525
	基礎取付穴 ΦE	4-Φ10
質量	kg	8
材質		アルミ

▽空気タンク　30-95L
形　　　式		ST30B-100	ST39B-100	ST95E-100
内容積	L	32	39	97
常用使用圧力	MPa	1.0		0.98
接続口径	IN B	G1/4	Rp1/2
接続口径	OUT B	G1/4 ボールバルブ	Rc1/2 ボールバルブ
付属品	圧力計	1/4B×50		1/4B×60
	ドレン弁	1/4B
	安全弁	3/8B(SV-108)	1/4B(SV-02)
	空気弁	1/4B	1/2B
外形寸法	高さ A	480	765	1204
	タンク径Φ B	304		350
	接続高 IN C	120	378	700
	接続高　OUT C1	365	378	900
	基礎取付位置 ΦD	300×250	-	460
	基礎取付穴 ΦE	4-Φ10	-	3-Φ15
質量	kg	20	24	50

▽空気タンク　160-230L
形　　　式		ST160E-100	ST160E-140	ST230E-100	ST230E-140
内容積	L	161	159	227	230
常用使用圧力	MPa	0.98	1.40	0.98	1.40
接続口径	IN B	Rp3/4		Rp1
接続口径	OUT B	Rc3/4 ボールバルブ		Rc1 ボールバルブ
付属品	圧力計	1/4B×60
	ドレン弁	1/4B
	安全弁	3/8B(SV-108)	3/8B(SV-1015)	1/2B(SV-158)
	空気弁	1B
外形寸法	高さ A	1474	1485	1548	1632
	タンク径Φ B	406		470	468
	接続高 IN C	800
	接続高　OUT C1	1100		1200
	基礎取付位置 ΦD	550		610
	基礎取付穴 ΦE	3-Φ15
質量	kg	75	100	116	172

▽空気タンク　400-600L
形　　　式		ST400G-100	ST400G-140	ST600F-75	ST600F-100
内容積	L	400		595
常用使用圧力	MPa	1.00	1.40	0.73	0.98
接続口径	IN B	Rc1 1/2
接続口径	OUT B	Rc1 1/2
付属品	圧力計	3/8B×75
	ドレン弁	1/2B
	安全弁	1/2B(SV-158)
外形寸法	高さ A	1901	1878	1881	1905
	タンク径Φ B	562	618	712	718
	接続高 IN C	800		900
	接続高　OUT C1	1200		1400
	基礎取付位置 ΦD	680	730	630
	基礎取付穴 ΦE	3-Φ20
質量	kg	190	270	220	310

▽空気タンク　800-1200L
形　　　式		ST800F-100	ST1000F-100	ST1200F-90
内容積	L	799	987	1200
常用使用圧力	MPa	0.98		0.88
接続口径	IN B	Rc2
接続口径	OUT B	Rc2
付属品	圧力計	3/8B×75
	ドレン弁	1/2B
	安全弁	1B(SP-1A)
外形寸法	高さ A	1789	2112	2076
	タンク径Φ B	868		968
	接続高 IN C	900	1000
	接続高　OUT C1	1300	1600	1500
	基礎取付位置 ΦD	775		900
	基礎取付穴 ΦE	3-Φ20
質量	kg	370	450	485

▽空気タンク　1500-3000L
形　　　式		ST1500F-90	ST2000G-90	ST3000E-90
内容積	L	1498	1980	3000
常用使用圧力	MPa [kgf/cm²]	0.88[9]
接続口径	IN B	Rc2 1/2		Rc3
接続口径	OUT B	Rc2 1/2		Rc3
付属品	圧力計	3/8B×75
	ドレン弁	1/2B
	安全弁	1B(SP-1A)
外形寸法	高さ A	2496	2948	2766
	タンク径Φ B	968	1018	1324
	接続高 IN C	1000
	接続高　OUT C1	1800	2000
	基礎取付位置 ΦD	900		1200
	基礎取付穴 ΦE	3-Φ20	4-Φ20
質量	kg	575	700	1155
