自補修専用ハンドスプレーガン:FINER COREシリーズ

ハンドスプレーガン:自補修タイプ

PRODUCT

  • FINER-CORE(カップ無)

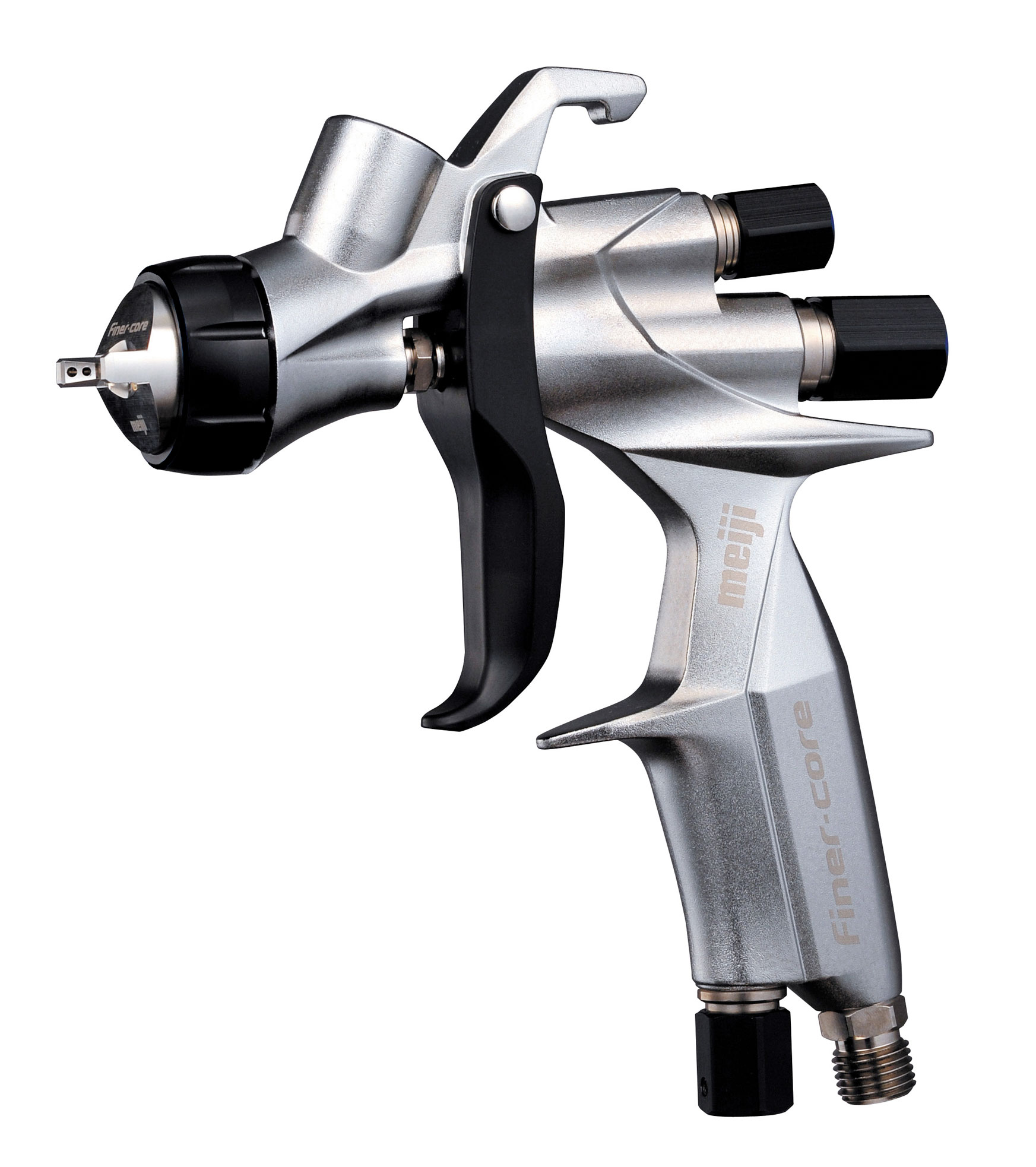

    FINER-CORE(カップ無)

  • FINER-CORE(カップ有)

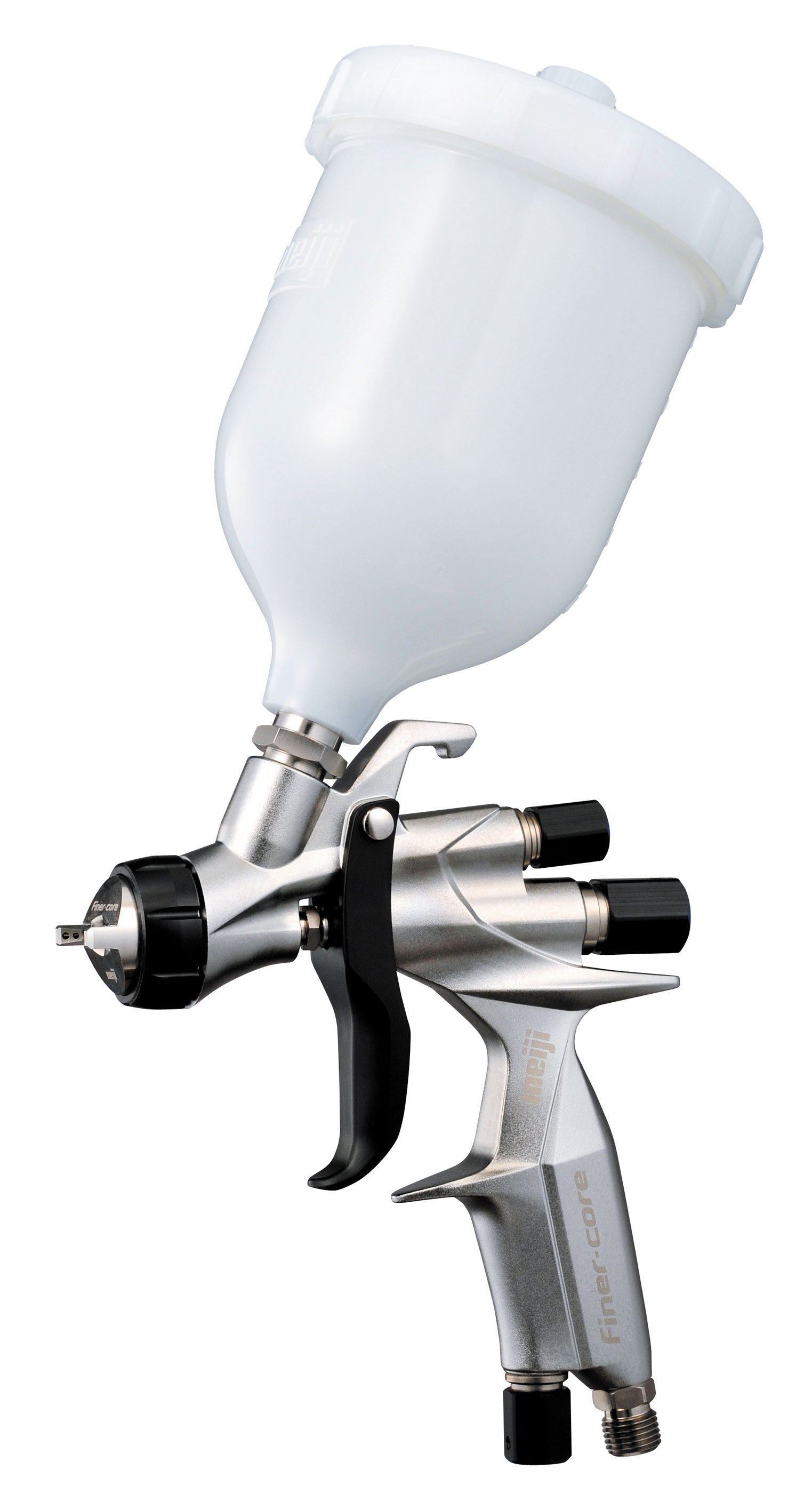

    FINER-CORE(カップ有)

特長

PROMOTION



カタログ動画





Youtube吹付動画

FINER-CORE-15





FINER-CORE-HVLP-15







目指すのは人が中心のデザイン



Ergono Dynamics Designをテーマに追い求めたのは「美しさ」と「使い易さ」



手の延長としての「道具」デザイン





握る Grasp & Use

支点、力点、作用点として重力が掛かる、手の腹や関節に配慮した曲面形状



携える Handguard(flange)

水平に施したツバ(フランジ)は人差し指と親指をガイドし、塗装作業時の保持性を高めます。



馴染む Fit(in the palm)

手のひらに馴染むフィット感の追求から生まれた独自の菱形のようなグリップ形状







操る Operability & Elaborate

一回転で着脱が可能なクイックナット   塗装精度を支える操作感と凸凹を無くし清掃性に配慮した六角形状のねじカバー







プロの最前線で培ってきた妥協なき進化、満を持して新登場。

プロの声をフィードバックし、塗装品質を向上。

高微粒化技術 MMFT

日本初の国産第1号塗装機試作に成功してから、現在までに約100年間塗装機器の技術を培ってまいりました。

そのノウハウを活かし、スプレーガンの補助穴を最適な位置に配置、穴数を増やし角度を付けることで、ムラを抑えたフラット

パターンコントロール(CORE標準仕様)、多段階に整流されたエアを効率よく先端に送り、薄肉形状からの微粒化により低圧

力下での微粒子化を促進する当社独自の微粒化技術MMFT(Meiji Micros Fine Technology)を採用。





Dynamic Chamber

ボディの小型化を図りながら、極限まで空気回路を大きく取りました。弊社独自の特殊形状の分離ヘッドベースを組み合わせ

ることで、大型ガンを超える空気量の確保を実現。そして安定した空気流を先端へ供給することで、高微粒化ワイドパターン

の形成が可能となりました。







塗料噴出量の最適化

なだらかに上昇する塗料浮腫出量特性。調整幅が広く急激な流量増加がなく微調整が可能。自動車補修ガンに永く継承された

当社独自の塗料調節ねじピッチ0.75mmを採用。





低抵抗構造・高耐久設計

初期漏れ限度は、50万回。増し締めにより100万回の高耐久性を実現。スリーブ+ソフトパッキンにより増し締めでニードルの

摺動に影響を与えにくい低抵抗構造。





引き金荷重低減構造

低摩擦パッキンと通過抵抗の少ない回路構造バルブ形状の最適化によって、ストローク全域で急激な圧力変動が無い

引き金操作を可能にしました。



オプション品





重力式塗料カップ 6CP

・スプレーガンのハンドリングを向上する低くてワイドな設計です。

・樹脂製のため水系塗料の対応が可能で、洗浄性能を向上しました。



専用スタンド

・カップ支持式のため多種のセンターカップ型スプレーガンに対応します。

・側面と底面、各面4か所にφ6の穴を設けボルト固定やマグネット固定にも対応。







仕様一覧

▽自動車補修専用ハンドスプレーガン FINER CORE
形  式 FINER-CORE-13FINER-CORE-15FINER-CORE-HVLP-13FINER-CORE-HVLP-15
名称 自動車補修専用ハンドスプレーガン
塗料ノズル口径 mm 1.3 1.5 1.3 1.5
空気キャップ形式 FINER-CORE FINER-CORE-HVLP
吹付空気キャップ圧力
(キャップ内圧力)
MPa 0.2 0.18(0.07MPa)
吹付距離 mm 200
空気使用量 L/min 300 380
塗料噴出量 mL/min 170 200 135 155
最大有効パターン mm 280 300 280 300
接続口径 空気:G1/4 / 塗料:G3/8
本体質量 340
カタログ

※塗料粘度はラッカーエナメル、明治V-1形粘度カップ20秒です。
