採用情報超小型ジョイントBOXタイプ｜AJ55シリーズ
自動スプレーガン：ジョイントＢＯＸタイプ
PRODUCT
-

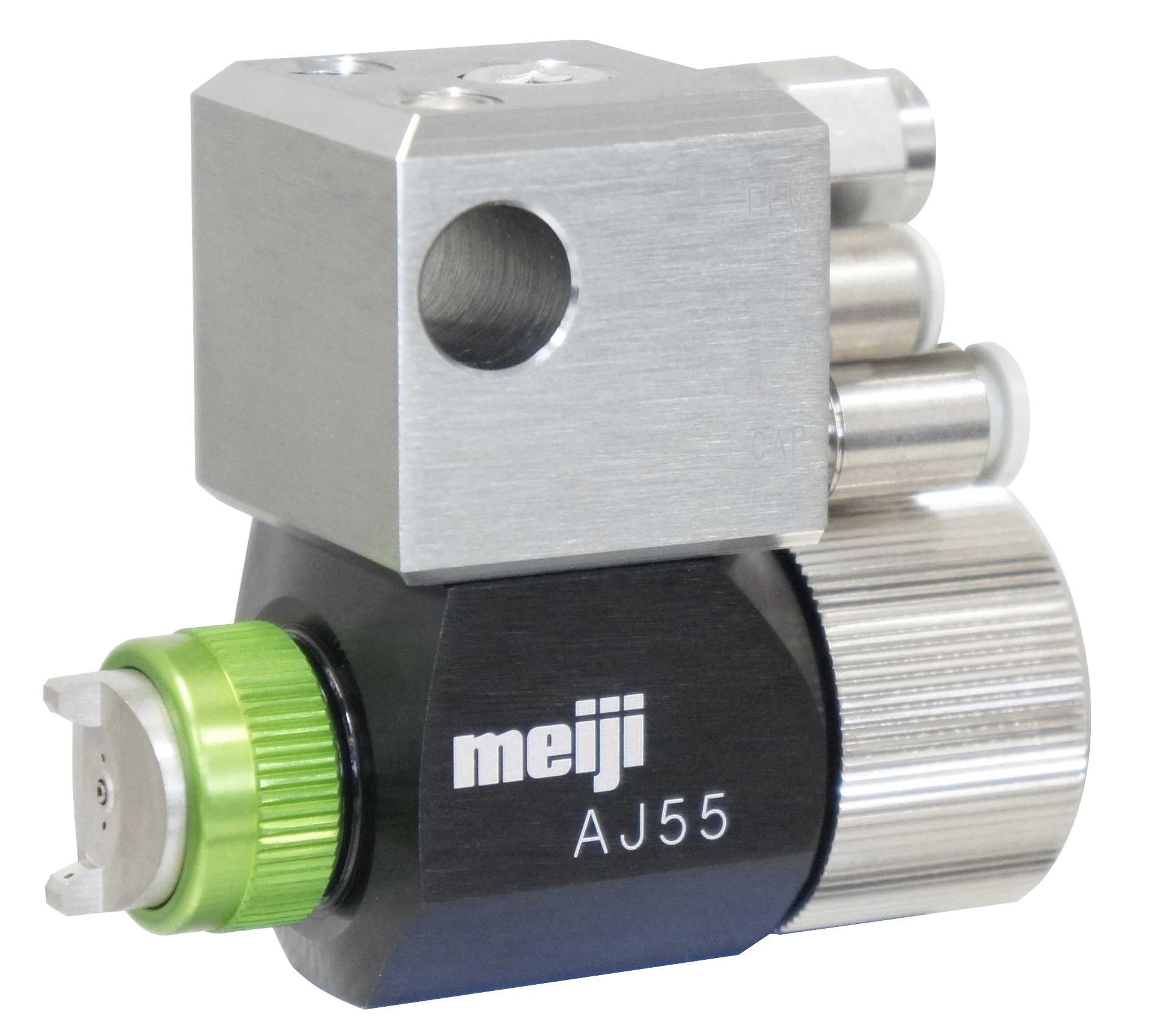

AJ55-P
-

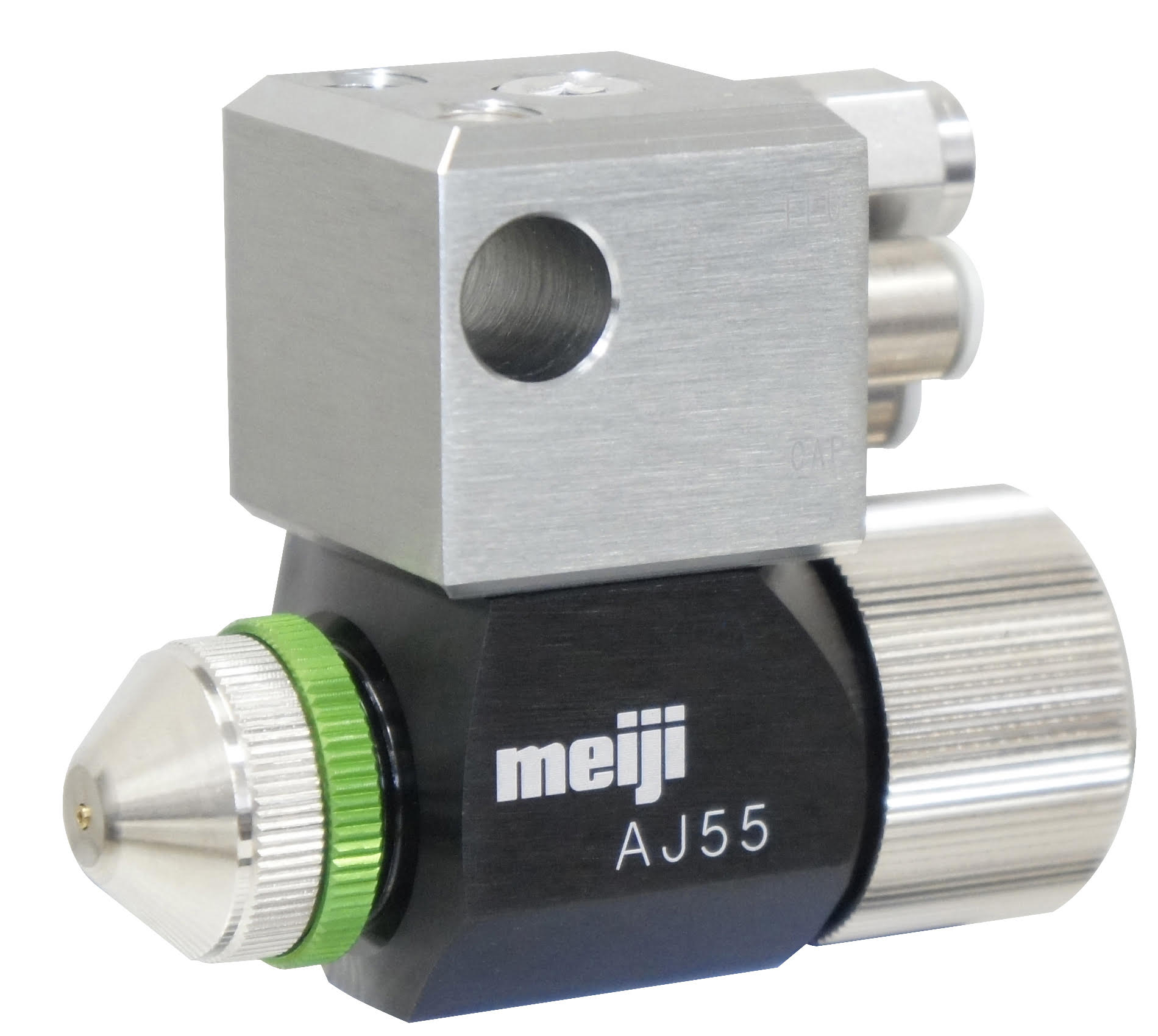

AJ55-PR
-

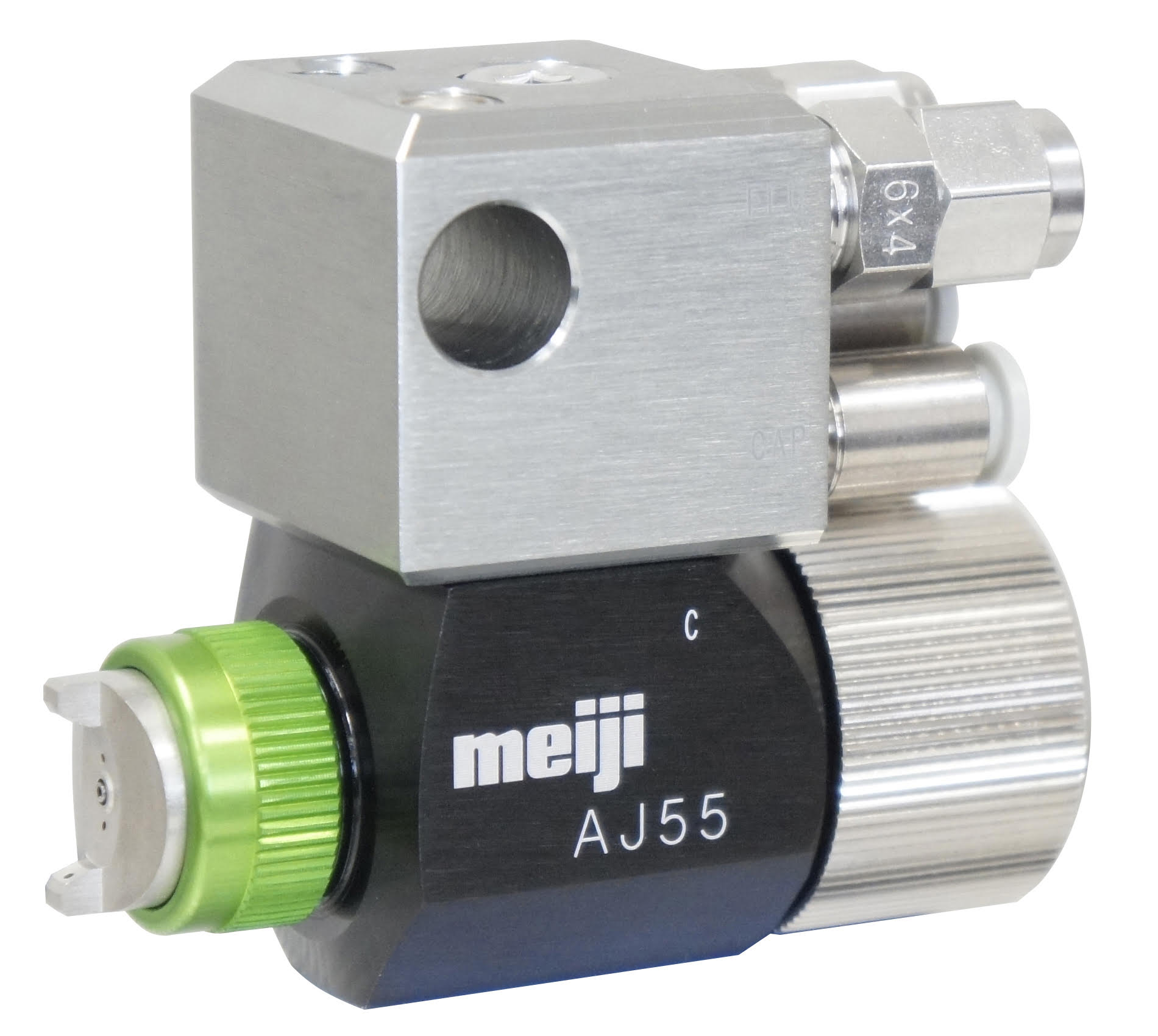

AJ55-P(循環式)
-

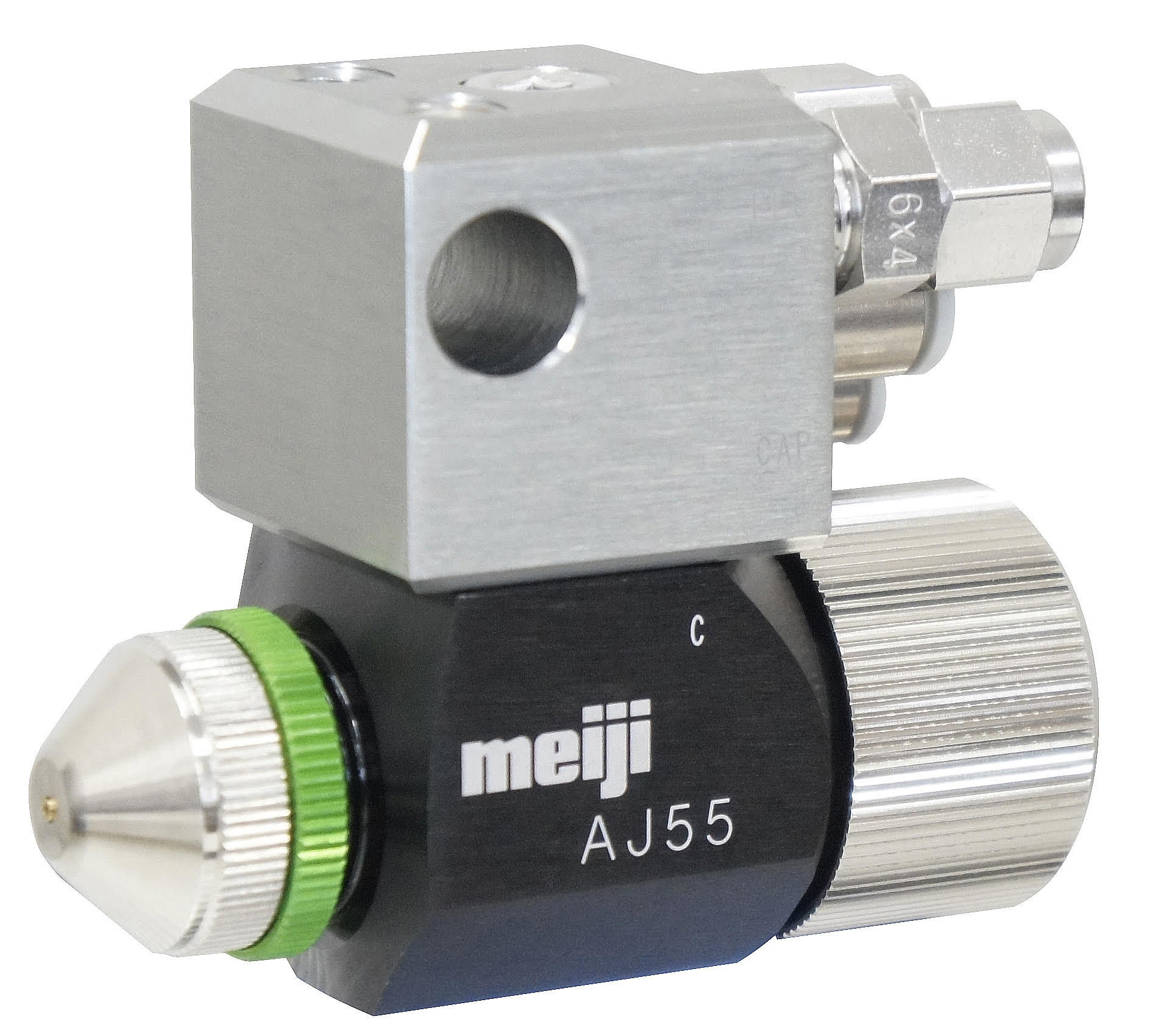

AJ55-PR(循環式)
-

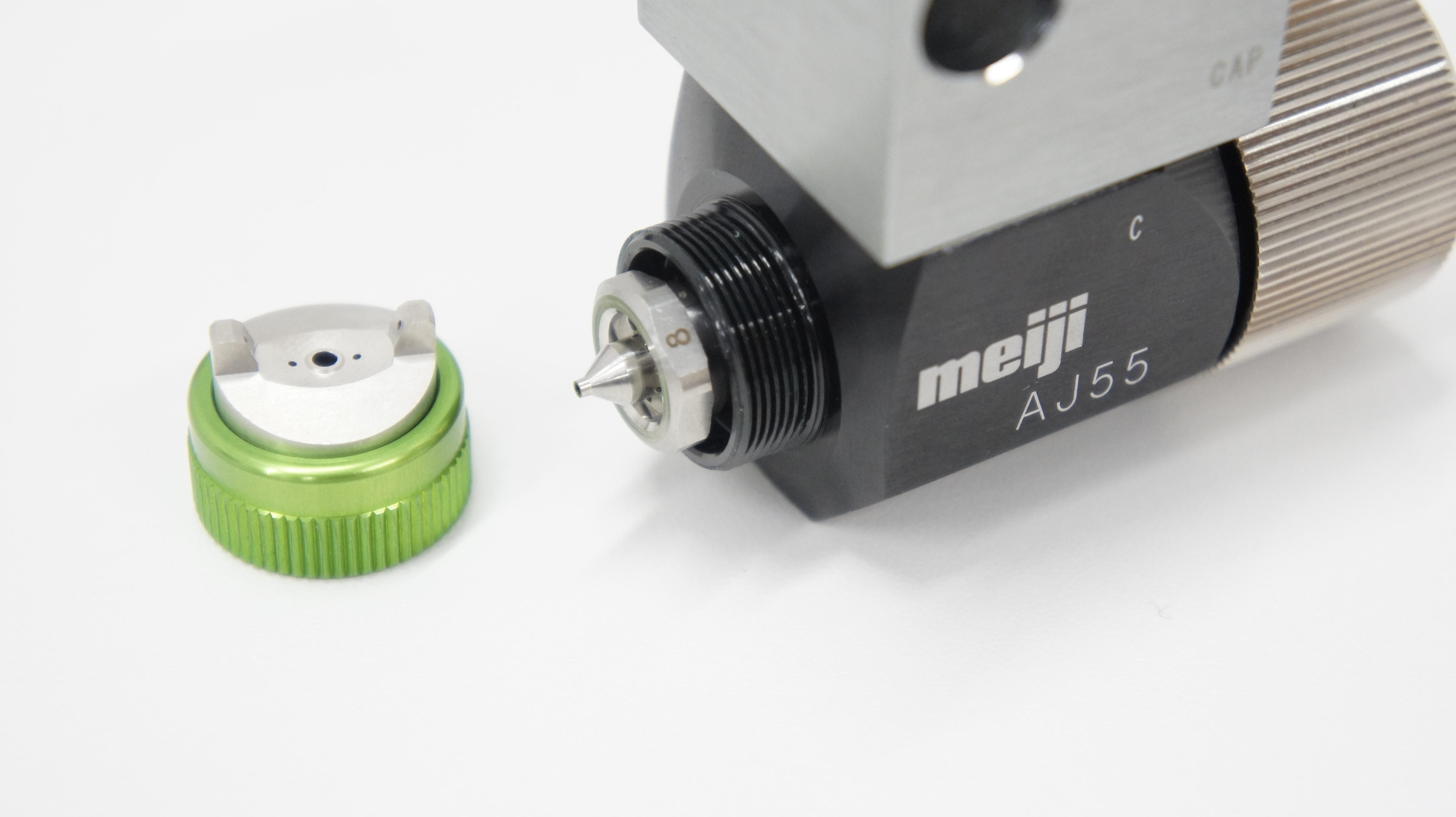

AJ55-Pキャップ・ノズル（平吹き）
-

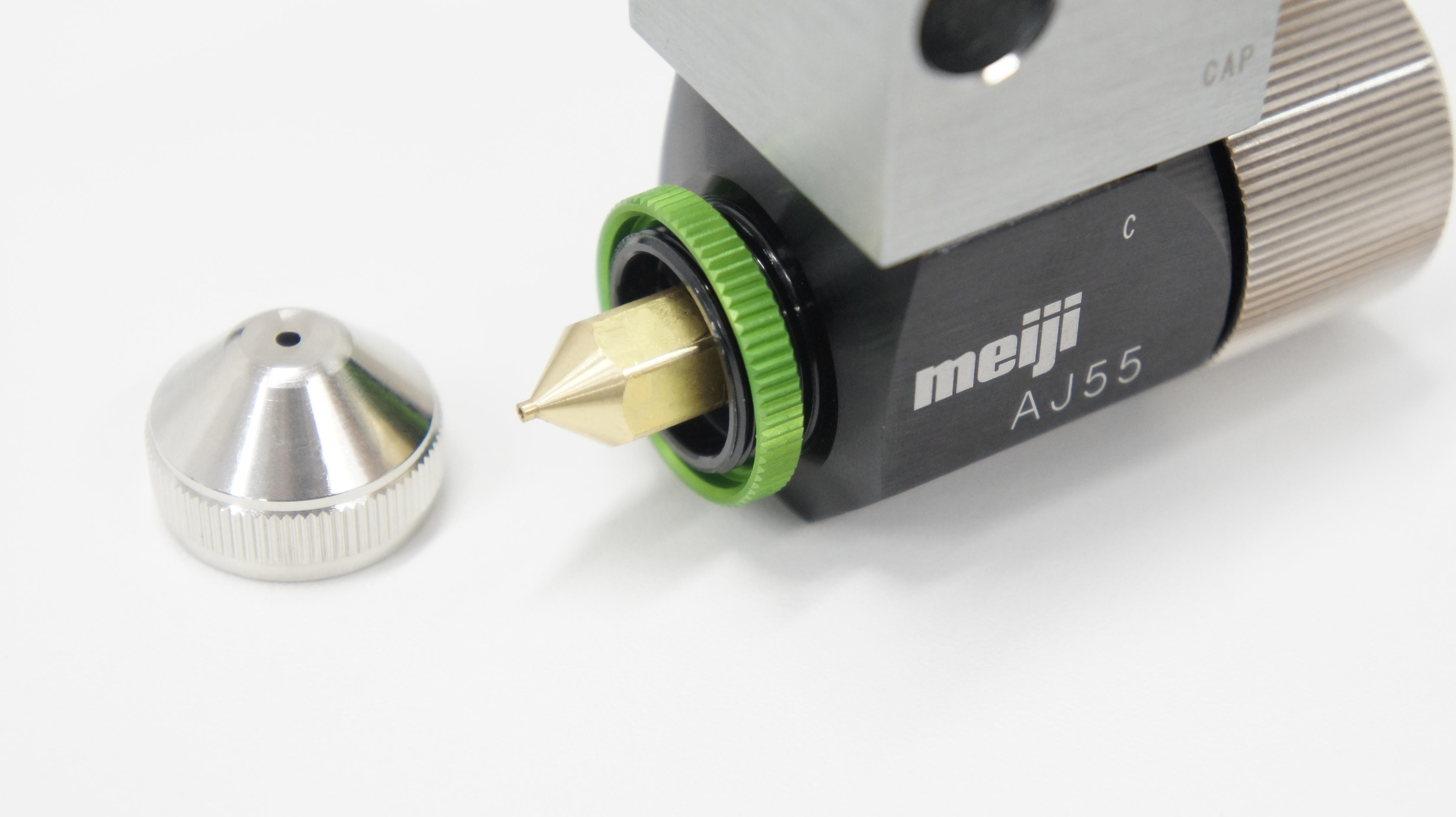

AJ55-PRキャップ・ノズル（丸吹き）
-

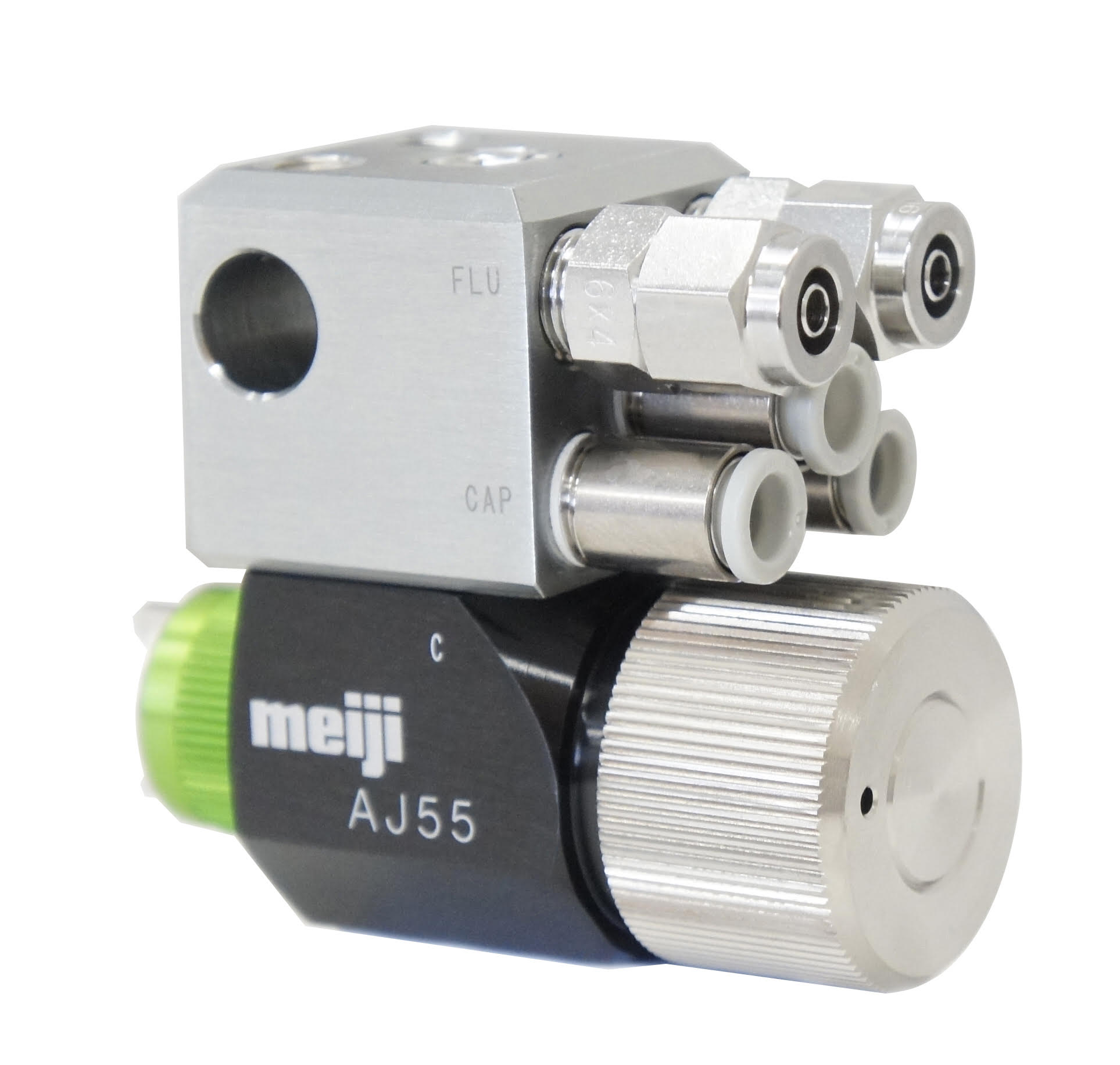

背面 AJ55-P(循環式)
-

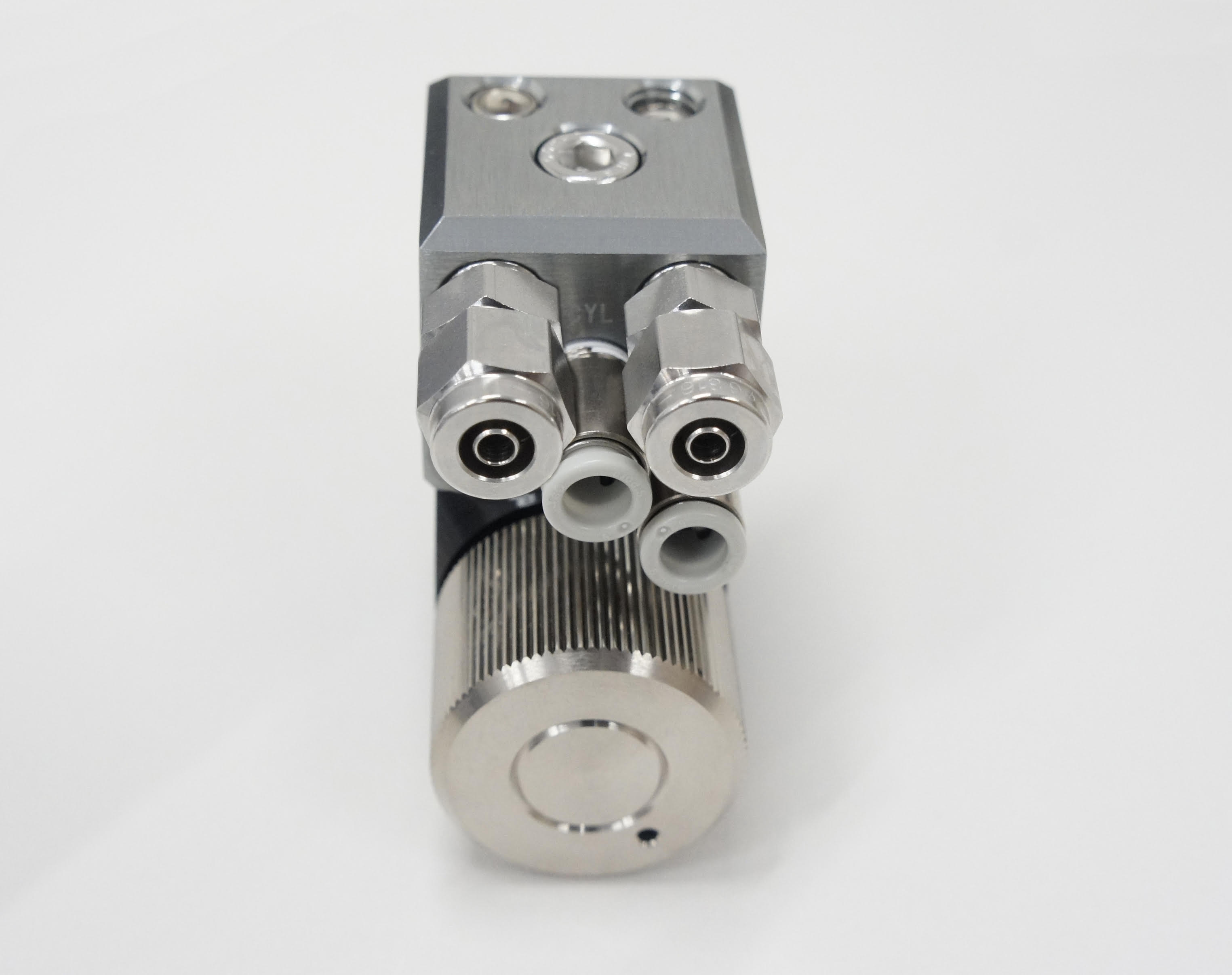

背面 AJ55-PR(循環式)
-

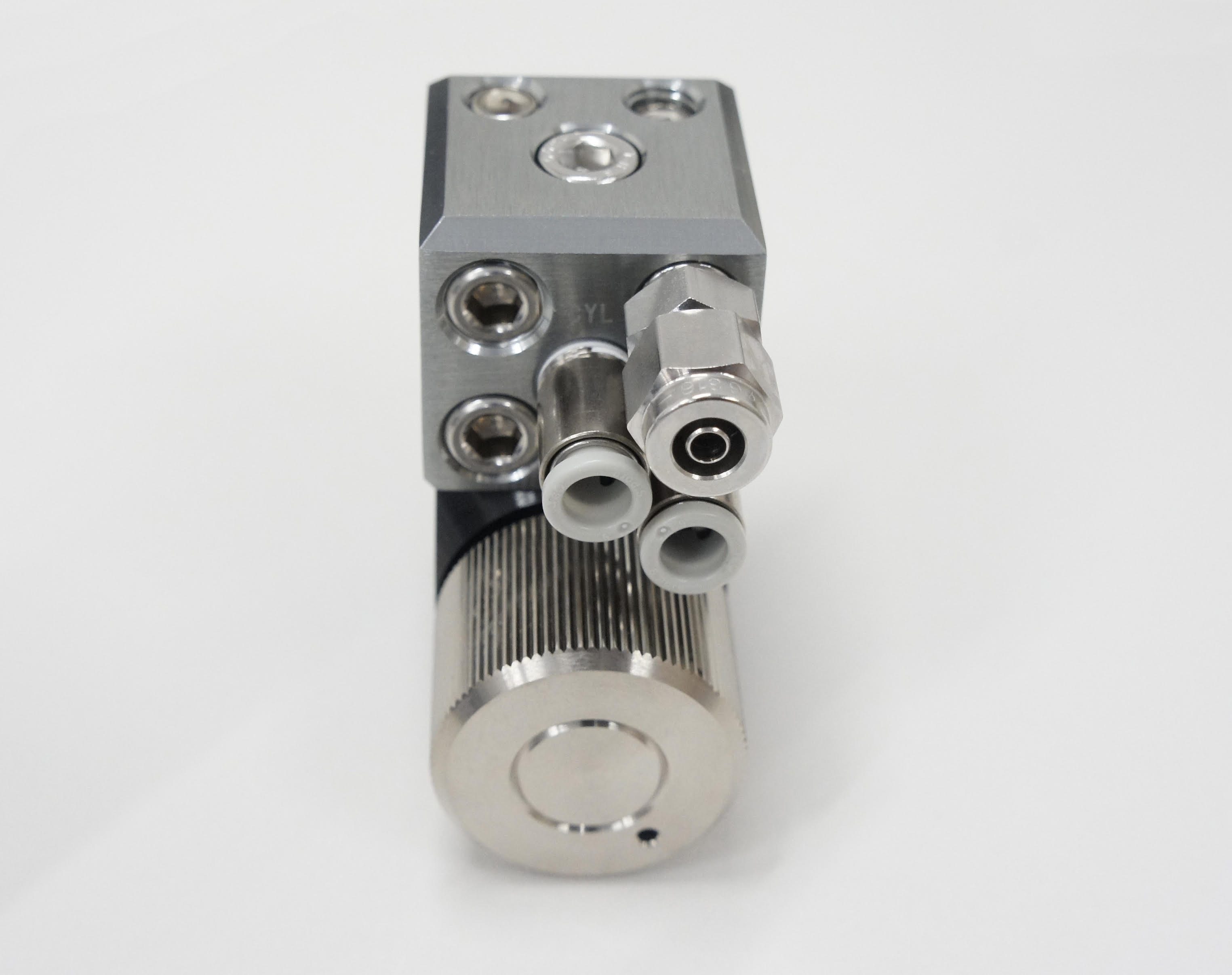

背面 AJ55-PR（標準）
特長
超小型ガン「A55タイプ」の優れた塗工・コンパクト性能に、新発売のジョイントボックス仕様「AJ55タイプ」が加わったことで、
ロボット塗装における「設置性」「保守性」「塗装品質」が最高水準で統合されました。
ロボット搭載に最適化された「AJ55タイプ」4つの特長
1. ティーチング自由度を劇的に高める「超軽量・コンパクトボディ」
・アーム負荷の軽減＆高速追従：ガン自体の軽量化によりロボットの可搬重量（ペイロード）負担を低減。
・ロボットのクイックな動作にも追従し、サイクルタイム短縮に貢献します。
2. 稼働率向上とライン停止時間を極小化する「AJ55 ジョイントボックス仕様」
・ワンタッチ着脱＆スピーディーな交換：ジョイントボックス機構により、ホース類の配管をスマートに集約。
・ガン本体の脱着・交換作業が容易になり、メンテナンス時のライン停止（MTTR）を大幅に短縮します。
3. 高品質＆圧倒的なランニングコスト削減を実現「新霧化方式」
・低エア量で高微粒化・低飛散：空気消費量を抑えつつ粒子を細かく均一に飛ばすため、塗料の着着効率がアップ。
塗料使用量削減とブース内の低飛散（省エネ・環境保全）を両立します。
・連続塗布の安定性：長時間連続稼働するロボットラインでも霧化性能が低下せず、常に安定した塗膜品質を維持します。
4. 高稼働・長寿命を支える「高耐久設計＆循環対応」
・ノズル材質変更による長寿命化
塗料ノズルの耐摩耗性を高めることでパーツ交換サイクルを延長し、トータルメンテナンスコストを削減します。
・循環式ライン対応
塗料の沈殿を防ぐ循環ラインにも対応可能。特殊塗料や沈殿しやすい塗料を用いる自動化ラインにも柔軟に適応します。
仕様一覧
| ▽超小形ジョイントBOX自動スプレーガン AJ55 | |||||
| 形式 | AJ55-P05R | AJ55-P08R | AJ55-P05 | AJ55-P08 | |
|---|---|---|---|---|---|
| 塗料ノズル形式 | F55 | ||||
| 塗料供給方式 | 圧送式 | ||||
| 塗料ノズル口径 | mm | 0.5 | 0.8 | 0.5 | 0.8 |
| 霧化エア圧力 | MPa | 0.2 | |||
| パターンエア圧力 | MPa | 0.2 | 0.1 | ||
| 吹付距離 | mm | 100～150 | |||
| 空気使用量 | L/min | 35 | 60 | ||
| 塗料噴出量 | mL/min | 100 | 240 | 100 | 240 |
| 最大有効パターン | mm | ～25 | ～35 | ～90 | ～120 |
| パターン形状 | 丸吹き | ストレート | |||
| 本体質量 | g | 79 | 71 | ||
| 用途 | 小物低粘度専用 | ||||
| ・塗料粘度はラッカーエナメル、明治V-1形粘度カップで12秒です。 ・圧送圧力は0.08MPaです。 ※循環式の形式には「-C」が付きます。循環式希望のかたは問い合わせの際に循環式と記載をお願いします。 |
|||||
