採用情報ジョイントボックスタイプ：AJシリーズ
自動スプレーガン：ジョイントＢＯＸタイプ
PRODUCT
-
AJ-P
-
AJ55-P
-
AJ55-PR
特長
メンテナンスの効率化を図り、着脱時間の短縮、セッティング位置の再現性を向上。
霧化性能
- ●シュミレーションによる解析
- ●ノズル先端テーパ方式で霧化領域の流速を上げることで、霧化エアは超音速で塗料に接触し塗料をスムーズに微粒化が可能。
- ●少空気量での高微粒化を実現。
- ブツ飛び・先端塗料溜まり減少、粗大粒子の飛び散りが減少し高品質塗装が可能です。
- 従来品
- ＡＪ－Ｐ
メンテナンス効率性のアップ
- ●ガン本体とジョイントＢＯＸはボルト一本で着脱可能。
- ●ジョイントやホースの取り外しが不要。
- ●ガンの着脱後、セッティング位置が再現可能。
- ●スペアを容易することでさらに作業時間短縮。
- ●着脱ねじ部にはヘリサートを使用し強度アップ。
- ●専用工具不要。
軽量・コンパクト
- ●ティーチィングの制限領域が拡大するコンパクト設計
- ●可搬重量負担減
- ●ガン操作のクイック性向上。
- ●近接・回り込み性能向上。
- ●塗装スピードの短縮。
遠隔操作
- ●霧化エアとパターンエアが独立しているため、設定・調整がブース外より集中管理することが可能です。
- ●塗装中にパターン変更可能。
- ●パターンの調整を圧力によって管理しワークサイズによって自在に変更することが可能です。
高微粒化性能
- ●従来ガンと比較し入口圧力が-0.05MPaで同等の微粒化性能を達成。
よどみの少ない塗料回路
- ●沈殿性塗料を考慮し、流動抵抗、よどみや溜まりを少なくすることで、塗装物へのブツ飛びなどの不良を低減。
AJ-PF
高塗着フラット仕上げ仕様が追加ラインナップ
低圧力空気キャップ搭載
- ●新霧化方式に加え低角高さでパターンエアーの角度を緩和したことで空気キャップの塗料付着がよりすくなく
- メンテナンス費の低減に貢献。
高塗着でフラット仕上げ
- ●新霧化方式と低圧力空気キャップを採用したことにより、少噴出量時の飛散とムラを防止し、さらに高塗着で
- フラットな仕上げりを実現。
使用用途
| このようなところでお役立てください。 | |||
|---|---|---|---|
| 高品位塗装 | 近接塗装 | 潤滑油塗布 | 防錆油塗布 |
| 食油 | 調味料塗布 | 着色料 | 薬液・水の散布 |
仕様一覧

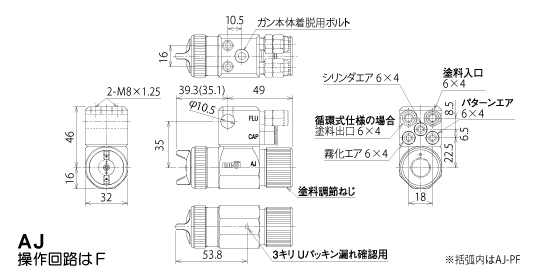

| ▽ジョイントＢＯＸ式自動スプレーガン AJ | ||||||
| 形式 | AJ-P08F | AJ-P08P | AJ-P10P | AJ-P13P | AJ-P15P | |
|---|---|---|---|---|---|---|
| 塗料ノズル形式 | F110 | |||||
| 塗料供給方式 | 圧送式 | |||||
| 塗料ノズル口径 | mm | 0.8 | 0.8 | 1.0 | 1.3 | 1.5 |
| 霧化エア | MPa | 0.15 | 0.25 | |||
| パターンエア | MPa | 0.15 | 0.25 | |||
| 吹付距離 | mm | 150 | 200 | |||
| 塗料圧送圧力 | MPa | 0.04 | 0.08 | |||
| 空気使用量 | L/min | 230 | 220 | 230 | 280 | 290 |
| 塗料噴出量 | mL/min | 100 | 180 | 245 | 310 | 330 |
| 最大有効パターン | mm | 90 | 230 | 250 | 270 | 285 |
| 本体質量 | 285 | |||||
| 用途 | 少噴出・近接塗装 | 小物高級塗装用 | 小・中物高級塗装用 | |||
| INFOR-MEIJI （インフォメーション） |
 |
- | ||||
| ・塗料粘度はラッカーエナメル、明治V-1形粘度カップで20秒です。 | ||||||
| ▽ジョイントＢＯＸ式自動スプレーガン AJ55 | ||||||
| 形式 | AJ55-P05 | AJ55-P08 | AJ55-P05R | AJ-P08R | ||
|---|---|---|---|---|---|---|
| 塗料供給方式 | 圧送式 | |||||
| 塗料ノズル口径 | mm | 0.5 | 0.8 | 0.5 | 0.8 | |
| 霧化エア | MPa | 0.2 | ||||
| パターンエア | MPa | 0.1 | 0.2 | |||
| 空気使用量 | L/min | 60 | 35 | |||
| 塗料噴出量 | mL/min | 100 | 240 | 100 | 240 | |
| 最大有効パターン | mm | ~90 | ~120 | ~90 | ~120 | |
| 本体質量 | g | 250 | 260 | |||
| ・塗料粘度はラッカーエナメル、明治V-1形粘度カップで12秒です。塗料圧送圧力：0.08MPaです。 | ||||||
