塗装機器・関連機器

低圧霧化タイプ:A110Lシリーズ

自動スプレーガン:低圧霧化タイプ

PRODUCT

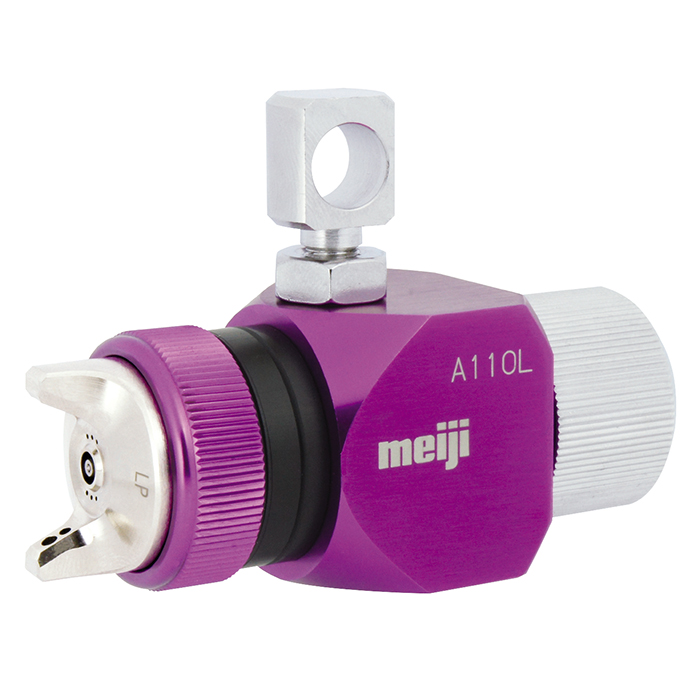

  • A110L-P

    A110L-P

特長

低圧霧化スプレーガンの考え方と特徴

  • ●低圧霧化スプレーガンでは空気キャップの内圧力が低く、キャップのエア穴が大きいため、
  •  大気解放と同時にエアの流速が極端に弱くなります。
  • ●そのために塗料粒子の速度が遅くなり、塗装物にあたっても塗料が跳ね返らずに塗膜になる量が増え
  •  塗着効率が向上します。
  • ●この作用により、汎用ガンに比べ塗料消費量を15~30%削減することが可能です。(当社比)
  • ●塗料の飛散や跳ね返りを少なくする事により、塗装の作業環境を改善するとともに、スプレーブースの
  •  メンテナンスサイクルを延ばすことが可能です。



低圧霧化イメージ







高塗着効率・低飛散、人と環境にやさしくコスト低減

  • ●極めて低い空気キャップ内圧力(圧送・吸上式0.07MPa、重力式0.05MPa)で優れた微粒化を実現。
  • ●塗料の飛散や跳ね返りが少なく高塗着効率、塗料消費量削減と作業環境改善に威力を発揮します。



新型ノズルキャップ

  • ●補助エア(3Dエア)を追加し、ノズルを6個穴から8個穴にすることで整流効果アップしました。
  • ●微粒化性能アップ、設定圧の低圧化によりブツ飛びが減少しました。
  • ●空気消費量を当社従来機比で30%削減し、塗着効率が10%アップました。



ノズル・キャップ、ニードルパッキンイメージ







ニードルパッキン

  • ●Uパッキン採用で増し締め不要です。



キャップパッキン

  • ●フッ素樹脂コーティングの採用で耐溶剤性がアップしました。
  • ●ナット締込力が緩和されました。



制御

  • ●吹付空気用の二方電磁弁とシリンダ空気用の三方電磁弁で制御します。
  • ●パターン調節が遠隔操作できます。



軽量・美しい外観

  • ●軽量・コンパクト設計で狭い空間でも取り付けられます。
  • ●当社従来機種A100、FA200Aと取り付け位置が同じになっています。
  • ●他にはない紫アルマイト処理で耐摩耗性・耐食性に優れた設計になっています。



チューブ金具採用

  • ●配管用継手は市販のチューブ金具ですので、使いやすくなっています。



使用用途

このようなところでお役立てください。
塗装用 離型剤塗布 潤滑油塗布 防錆油塗布
食油 調味料塗布 着色料 薬液・水の散布

仕様一覧

▽低圧霧化自動スプレーガン A110L
形式 A110L-P06LPA110L-P08LPA110L-P10LPA110L-P13LP
塗料ノズル形式 F110L
塗料供給方式 圧送式
塗料ノズル口径 mm 0.6 0.8 1.0 1.3
吹付空気圧力 MPa 0.18
キャップ内圧力 MPa 0.07
吹付距離 mm 200
空気使用量 L/min 345
塗料噴出量 mL/min 85 165 225 320
最大有効パターン mm 190 230 250 270
本体質量 206
用途 小物低粘度:上塗用 小物中粘度:中・上塗用
・塗料粘度はラッカーエナメル、明治V-1形粘度カップで22秒です。
・圧送式の圧送圧力は0.08MPaです。

仕様図

寸法図

回路図
