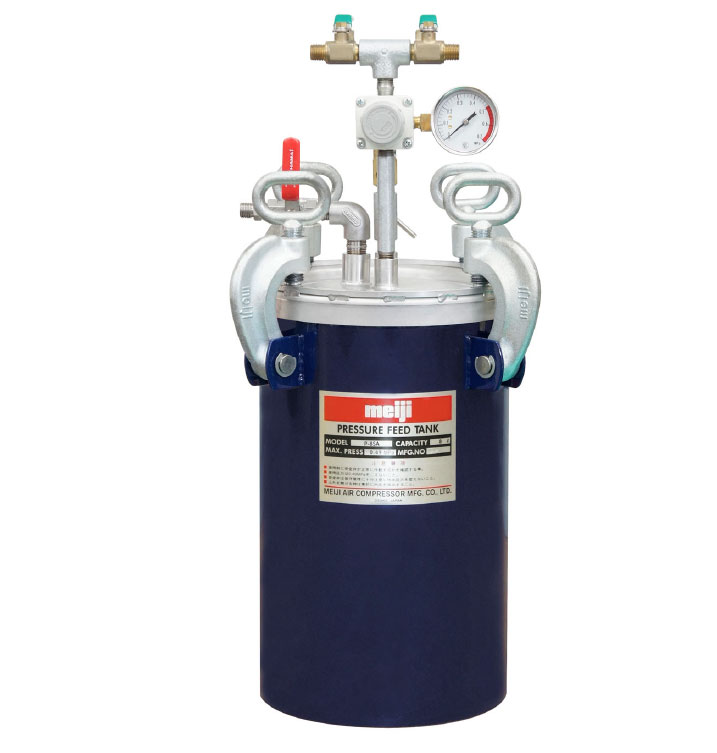

採用情報塗料圧送タンク：P・PA・PHシリーズ
供給機器：加圧タンク
PRODUCT
-
P-2A
-
P-30B
-
PH-10
-
PA-10B
-
PH-30B
-
PA-30B
-
PA-50B
-
P-8S
-
P-30SB
-
PH-30SB
-
PA-30SB
-
PA-50SB
特長
- ●大面積の塗装、高所での作業、連続自動塗装などを行う場合に最適、作業の効率を大きく向上させます。
- ●塗料の使用量に応じて２Ｌ～５０Ｌまでラインナップ
- ●かくはん方法は手動式のＰＨタイプとエアモータ駆動自動式のＰＡタイプの２タイプ。
- ●手動式：比較的沈殿性の少ない塗料に最適。
- ●自動式：色別れや沈殿性のある塗料に最適。
- ●塗料以外の液体にも使用可能です。
- ●水系塗料に最適な接液部がステンレスのＳタイプもラインナップ。
- ●30・50Lタイプは１斗缶がそのまま内タンクとして使用できます。
- ●30Lの0.35MPaタイプなど別途制作いたしますのでお問い合わせください。
ラウンドフォルムハンドル ・ ガンフック
- ●フタの着脱が容易で、持ち上げやすく、置きやすい形状のラウンドフォルムハンドル
- ●締込みボルトが締込みやすいようにスタンドの干渉を軽減しています。
- ●吹付け作業の一時中断に便利なガンフック付き。
塗料圧送タンクの形式の見方
●例：PH-30SB
| P | H | - | 30 | S |
| 圧送タンク | H：手動 | タンク容量 | Sは水系塗料用 | |
| A：自動 |
圧送タンク用内タンク
●内タンクを使用することで塗料の入れ替えや洗浄の効率が向上いたします。
| 形式 | 名称 | 容量 | 使用可能製品形式 |
|---|---|---|---|
| PC-10 | 10Ｌ用内タンク | 10L | PH-10・PA-10B |
| PC-30 | 30Ｌ用内タンク | 27L | PH-30B(SB)・PA-30B(SB) |
| PC-50 | 50Ｌ用内タンク | 45L | PA-50B(SB) |
| PC-8S | 8 Ｌ用ステンレス内タンク | 7L | P-8S |
| PC-30-S | 30Ｌ用ステンレス内タンク | 27L | PH-30SB・PA-30SB |
| PC-50-S | 50Ｌ用ステンレス内タンク | 45L | PA-50SB |
蓋パッキン仕様
| 容量 | 付属パッキン | 選択可能オプション |
|---|---|---|
| 8L | 合成ゴム | 発泡ポリエチレン |
| 10L | ||
| 30L | 発泡ポリエチレン | 合成ゴム |
| 50L |
特徴 合成ゴム ：シート性には優れるが、耐溶剤性は無い。
発泡ポリエチレン：ゴムと比較するとシート性は劣るが、耐溶剤性は優れている。(完全ではない。)
使用用途
| このようなところでお役立てください。 | |||
|---|---|---|---|
| 塗装設備の塗料供給に | 大面積塗装の塗料供給に | 食用油の圧送に | 醤油等の吹付けに |
仕様一覧
| ▽塗料圧送タンク 2.0～30L | ||||
| 形 式 | P-2A | P-8S | P-30B <P-30SB> | |
|---|---|---|---|---|
| 容量 | L | 2.0 | 8 | 30 |
| かくはん方式 | なし | |||
| 塗料出口 | 接続径×個数 | G1/4×1 （G3/8×1 ジョイント付） |
G1/4×1 | G3/8×1 |
| 空気入口 | 接続径×個数 | G1/4×1 | ||
| 最高使用圧力 | MPa | 0.34 | 0.49 | 0.19 <0.35> |
| 概略寸法 外形×高さ |
mm | 130×435 | 314×530 | 454×710 |
| 内タンク | なし | PC-8S付 | なし | |
| 質量 | kg | 1.25 | 12 | 25 |
| INFOR-MEIJI （インフォメーション） |
 |
|
||
| ▽塗料圧送タンク 30～50L | ||||||
| 形式 | PH-10 | PA-10B | PH-30B <PH-30SB> | PA-30B <PA-30SB> | PA-50B <PA-50SB> | |
|---|---|---|---|---|---|---|
| 容量 | L | 10 | 10 | 30 | 30 | 50 |
| かくはん方式 | 手動 | 自動 | 手動 | 自動 | 自動 | |
| 塗料出口 | 接続径×個数 | G1/4×1 | G3/8×1 | G3/8×2 | ||
| 空気入口 | 接続径×個数 | G1/4×1 | ||||
| 最高使用圧力 | MPa | 0.69 | 0.19 <0.35> |
0.19 | ||
| 概略寸法 外形×高さ |
mm | 310×643 | 310×622 | 454×710 | 454×945 | |
| 内タンク | PC-10付 | なし | ||||
| 質量 | kg | 20 | 23 | 27 | 29 | 36 |
| INFOR-MEIJI （インフォメーション） |
|
|||||
| ・＜＞内の値はＳタイプ（接液部ステンレス）の値です。 | ||||||
