採用情報ヘッド可変式長柄ハンドスプレーガン：F110-PXC・GXC・SXCシリーズ
ハンドスプレーガン：長柄タイプ
PRODUCT
-
F110-GXC
特長

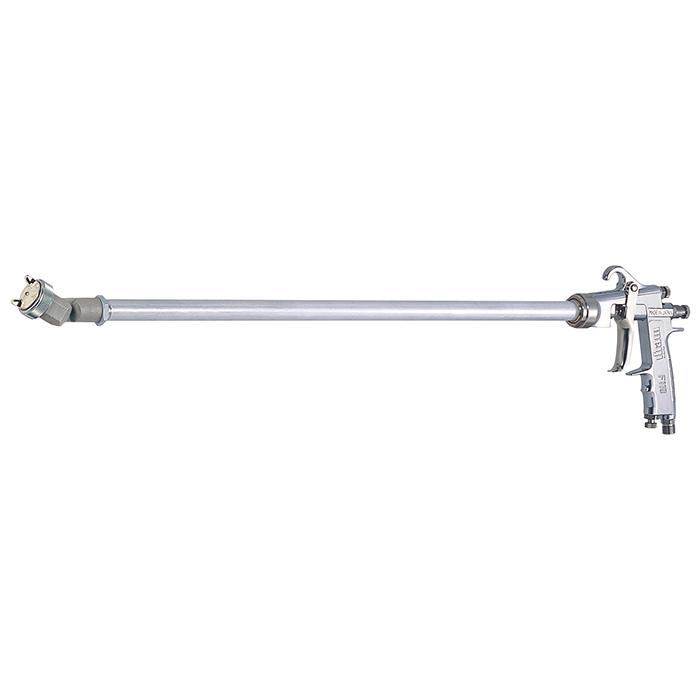

ヘッド可変式長柄ハンドスプレーガン Ｆ１１０－ＰＸＣ・ＧＸＣ・ＳＸＣ
- ●ヘッド角度が90°から-90°まで可変し最適なヘッド角度に調整可能です。
- ●先端ボルトを緩めることにより、ヘッド角度が長手方向に90°変更可能、
- ●ベースナットを緩めることにより、径方向に360°変更可能であらゆる方向に塗装が可能です。
＜ヘッド可変イメージ＞
手元パターン調整
- ●吹付空気回路、パターン空気回路と塗料回路の３重管構造により、手元のガン本体パターン調節器によりパターンの変更が可能です。
豊富な管長
- ●圧送式のF110-PXCは最長1000mmまでの管長で50mm単位で製作が可能です。
- ●吸上式のF110-SXCと重力式のF110-GXCは最長500mmまでの管長で50mm単位で製作が可能です。
長柄スプレーガンの形式表示
| 例 | F110 | - | PX | 10 | 45 | × | 1000 | |
| 形 式 |
タ イ プ |
口 径 |
ヘ ッ ド 角 度 |
管 長 |
| タイプ | ＰＸ：固定式・圧送式、ＳＸ：固定式・吸上式、ＧＸ：固定式・重力式 |
| ＰＸＣ：自在式・圧送式、ＳＸＣ：自在式・吸上式、GXC：自在式・重力式 | |
| ＰＸ11L：内面塗装専用 | |
| 口径 | 塗料ノズル口径をmm単位で表示。 |
| ヘッド角度 | ヘッド角度を表示、自在型及び内面塗装用は表示なし。 |
| 管長 | 管長をmm単位で表示。 |
使用用途
| このようなところでお役立てください。 | ||
|---|---|---|
| 高所塗装 | 標準スプレーガンで塗装困難な場所 | 管状・筒状の内面塗装 |
仕様一覧
| ▽ヘッド可変式長柄ハンドスプレーガン F110-PXC・SXC・GXC | |||||
| 形 式 | F110-PXC10P | F110-PXC13P | F110-SXC15 | F110-GXC15 | |
|---|---|---|---|---|---|
| 塗料供給方式 | 圧送式 | 吸上式 | 重力式 | ||
| 塗料ノズル口径 | mm | 1.0 | 1.3 | 1.5 | |
| 吹付空気圧力 | MPa | 0.25 | |||
| 吹付距離 | mm | 200 | |||
| 空気使用量 | L/min | 160 | 175 | 125 | |
| 塗料噴出量 | mL/min | 190 | 235 | 60 | 65 |
| 最大有効パターン | mm | 210 | 220 | 110 | 115 |
| パターン形状 | ストレート | ||||
| 所要圧縮機 | kW | 1.5以上 | 0.75以上 | ||
| ヘッド角度/挿入可能内径 | mm | 0°/40 90°/60 |
|||
| 管長 | mm | 500～MAX1000 | MAX500 | ||
| 本体質量 | 620 | ||||
| 空気入口径 | G1/4 | ||||
| 塗料入口径 | G1/4 | ||||
| 標準塗料容器 | 各種塗料圧送タンク、 塗料ダイヤフラムポンプ |
7SB、7SLB、10SB-2 | 2GD、4GD、4GB-U 4GP-U、4GPA-U |
||
| ・塗料噴出量は管長500mmの値です。 ・塗料粘度はラッカーエナメル、明治V-1形粘度カップで20秒です。 ・塗料粘度は明治V-1形粘度カップで測定し圧送式で30秒、吸上式および重力式は20秒以下で使用下さい。 ・高粘度の場合は十分は噴出量が得られない場合があります。 ・圧送式の圧送圧力は0.08MPaです。 ・使用中（吹付中）はヘッド角度を変更できません。塗料回路を洗浄後、塗料の入っていない状態で変更してください。 ・構造上頻繁に角度の変更は避けてください。 ・管長はそれぞれの最長長さ以内であれば50mm単位で製作が可能です。 ・上記以外に塗料ノズル口径は圧送式で0.8mm、1.5mm、吸上・重力式で1.0mm、1.3mm、2.0mmの製作が可能です。 |
|||||
