採用情報ヘッド固定式長柄長柄タイプ：FA110-PX・A110-PX
自動スプレーガン：長柄タイプ
PRODUCT
-

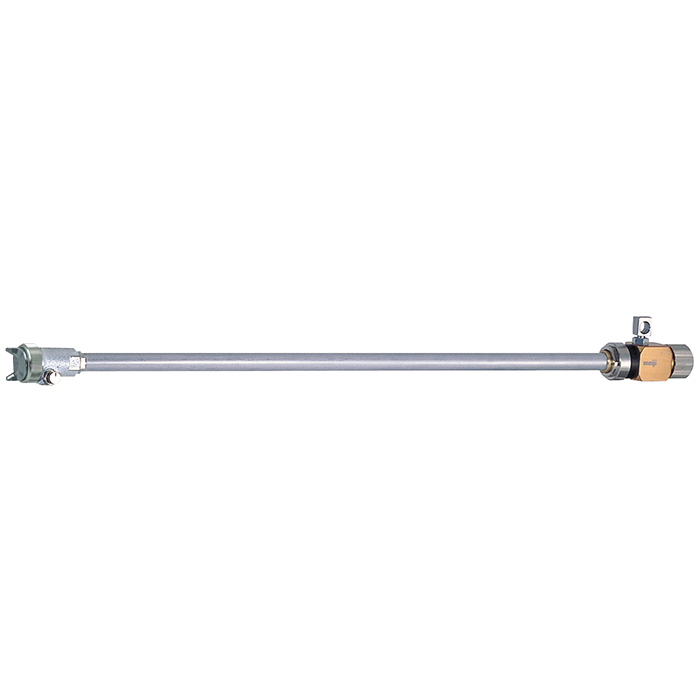

FA110-PX 0×500
-
FA110-PX 45×500
-
A110-PX 0×500
-
A110-PX 45×100
特長
ヘッド固定式長柄自動スプレーガン （特殊品対応）
- ●ヘッド角度は０°と４５°の２タイプ、ベースナットをゆるめることにより、ヘッドの角度は径方向に３６０°任意の方向に調整できます。
豊富な管長
- ●最長1800mmまでの管長で50mm単位で製作が可能です。
- ●1800mm以上や500mm以下も製作可能ですのでお問い合わせください。
特 徴
- ●空気パイプと塗料パイプを２重構造にし、コンパクトでしかも耐久性にすぐれています。
- ●軽量・コンパクト設計で狭い空間でも使用可能です。
- ●ヘッド部に取付られたパターン調節器でパターンの変更が可能です。
使用用途
| このようなところでお役立てください。 | |||
|---|---|---|---|
| 高所塗装 | 標準スプレーガンで塗装困難な場所 | ||
| 管状・筒状の内面塗装 | 正面から塗装できない場所等 | ||
仕様一覧
| ▽ヘッド固定式長柄自動スプレーガン FA110-PX・A110-PX | |||||
| 形 式 | FA110-PX08P | FA110-PX10P | FA110-PX13P | FA110-PX15P | |
|---|---|---|---|---|---|
| 形 式 | A110-PX08P | A110-PX10P | A110-PX13P | A110-PX15P | |
| 塗料供給方式 | 圧送式 | ||||
| 塗料ノズル口径 | mm | 0.8 | 1.0 | 1.3 | 1.5 |
| 吹付空気圧力 | MPa | 0.25 | |||
| 吹付距離 | mm | 200 | |||
| 空気使用量 | L/min | 180 | 195 | ||
| 塗料噴出量 | mL/min | 245 | 310 | ||
| 最大有効パターン | mm | 230 | 240 | ||
| パターン形状 | ストレート | ||||
| 所要圧縮機 | kW | 1.5以上 | |||
| ヘッド角度/挿入可能内径 | mm | 0°/40 45°/55 |
|||
| 管長 | mm | 500～MAX1800 | |||
| 本体質量 | g | 770 (450) |
|||
| 標準塗料容器 | 各種塗料圧送タンク 塗料ダイヤフラムポンプ |
||||
| ・塗料噴出量及び本体質量はは管長500mmの値です。 ・塗料粘度はラッカーエナメル、明治V-1形粘度カップで22秒です。 ・圧送式の圧送圧力は0.08MPaです。 ・管長はそれぞれの最長長さ以内であれば50mm単位で製作が可能です。 ・本体質量の括弧内はA110タイプの値となります。 |
|||||
